PocketPro - BoreGuide

3D-printet BoreGuide

Materiale og konstruktion

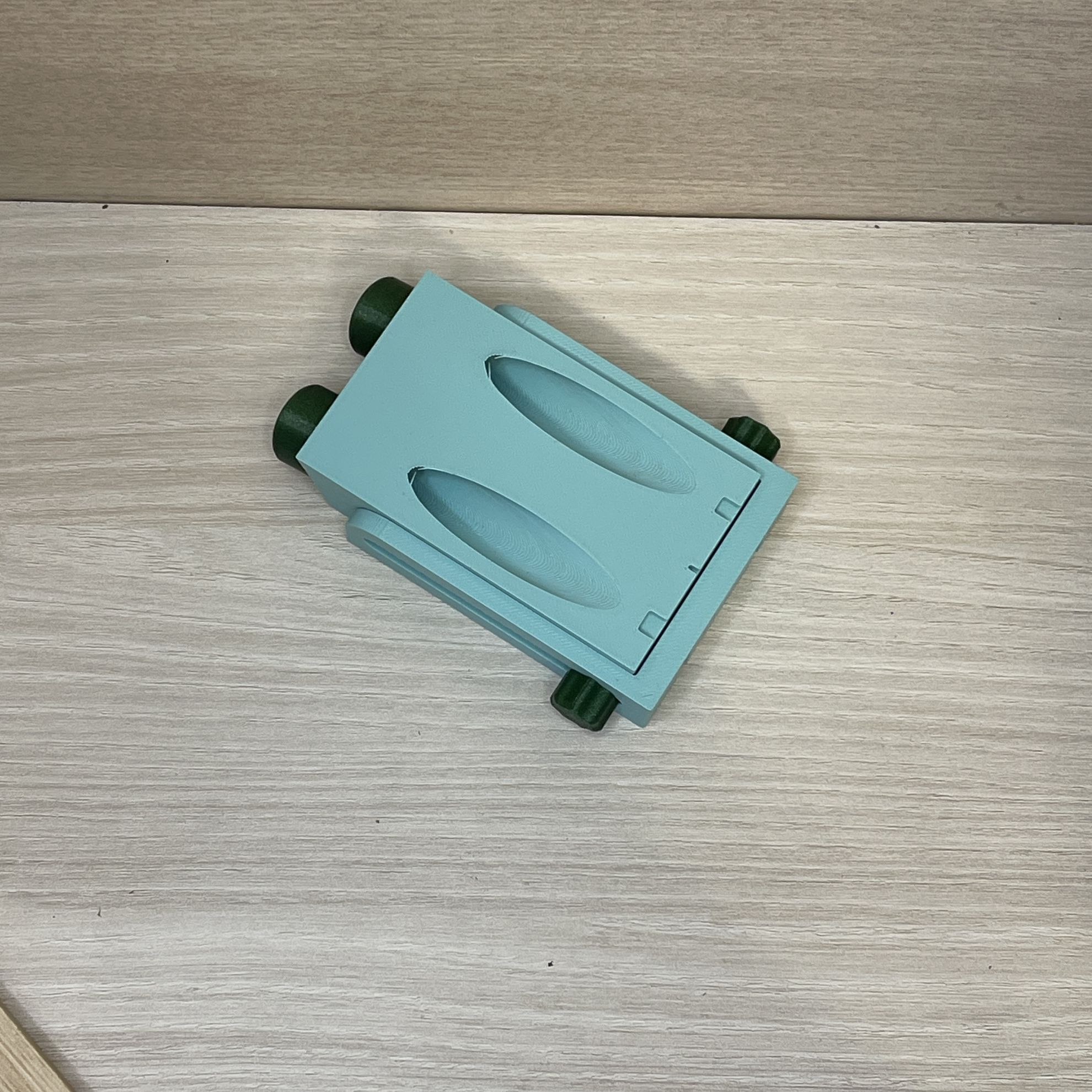

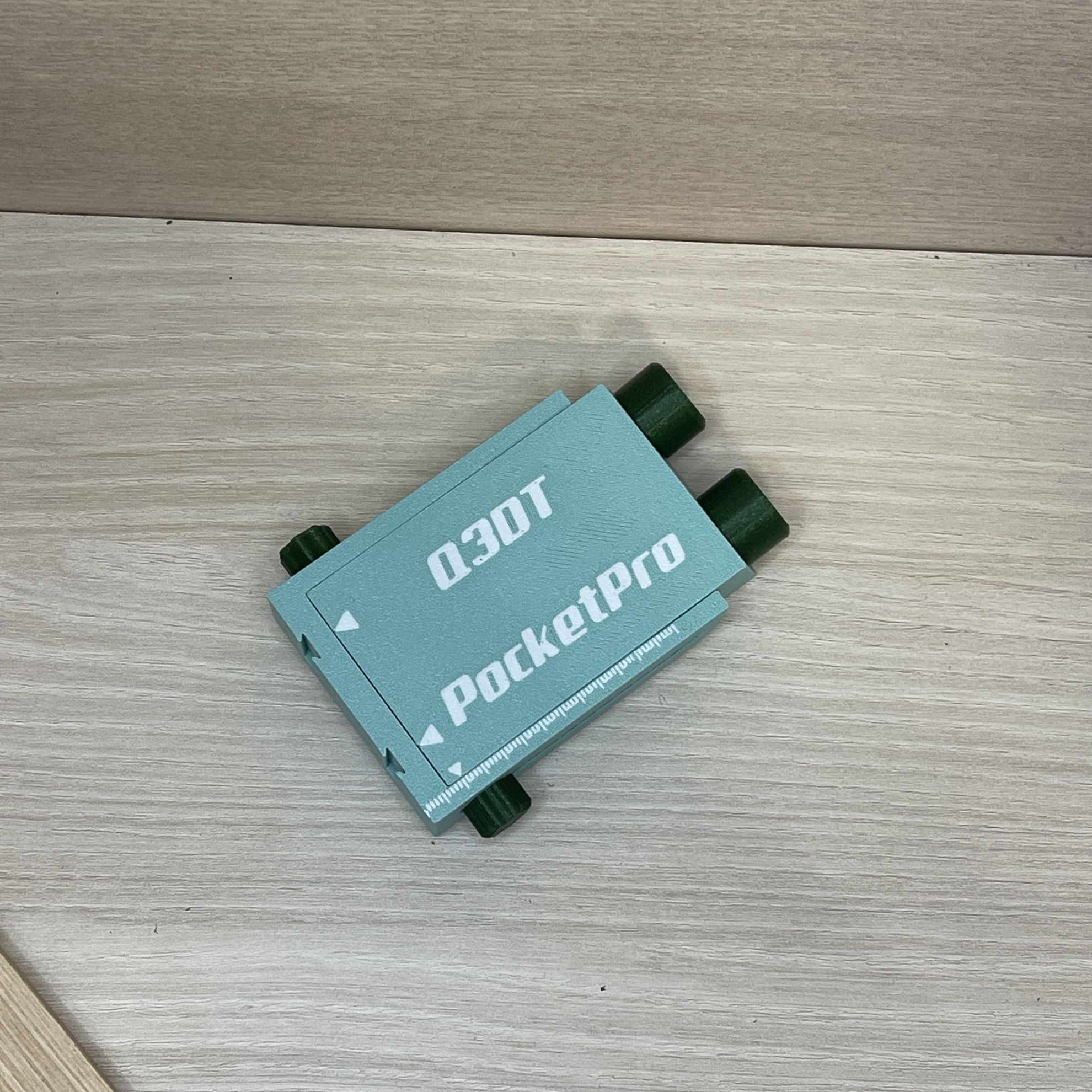

Denne BoreGuide er fremstillet i PLA (eller PETG efter ønske) på en præcisions-3D-printer. Produktet måler cirka 100 × 50 × 20 mm (længde × bredde × højde) og vejer kun omkring 50 g. De to integrerede føringshuller har en indvendig diameter på 8 mm og er monteret med en afstand på 32 mm fra hinanden for at passe til standard dyvleplacement eller specialmonterede beslag. Hver føringsbøsning har vinkelslebne indføringskanter, så bor og boremaskinespidser centrerer let, og du undgår at bore skævt.

Sådan bruger du BoreGuide’en

1. Forbered emnet: Marker først den ønskede boreposition på dit arbejdsstykke (f.eks. et stykke fyrtræ, finerplade eller MDF). Boringsmærket hjælper med at placere BoreGuide’en præcist.

2. Placer jigen: Læg BoreGuide fladt på overfladen, så føringshullet vil befinde sig præcis dér, hvor boremærket er. Sørg for, at undersiden af jigen ligger plant mod emnet.

3. Fastklem (valgfrit): For maksimal stabilitet kan du spænde BoreGuide’en fast med en lille tvinge eller klemme, så den ikke bevæger sig under boring. Alternativt holder du den med én hånd, mens du borer med den anden.

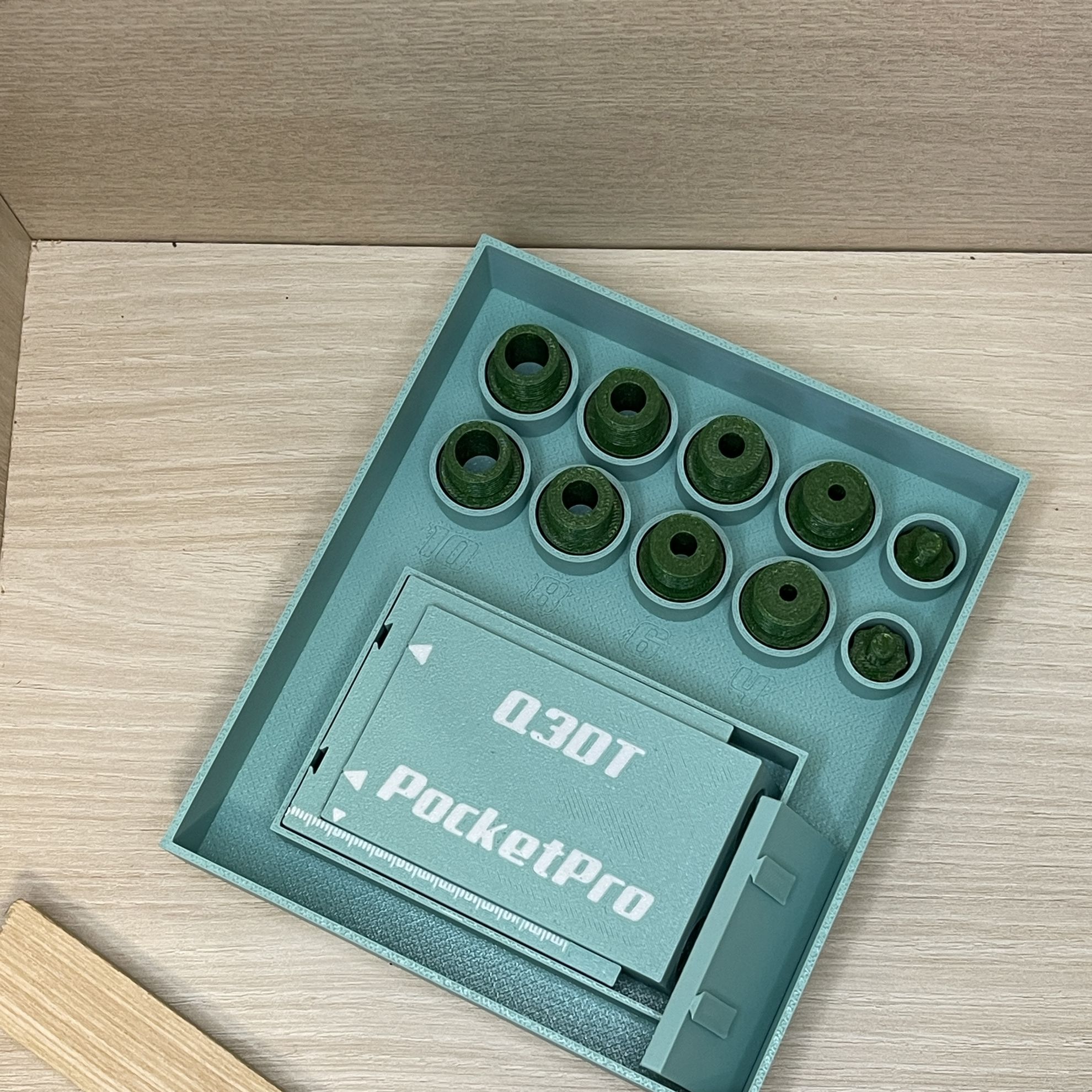

4. Indsæt boret: Vælg et bor med en diameter på op til 8 mm (eller brug en eksternt monteret bøsning i jigen til mindre bor). Før boret ned gennem jigens føringshul, indtil spidsen berører træets overflade.

5. Bor vinkelret: Tryk let ned og begynd at bore med moderat hastighed. Jiggen fører boret i præcis 90° (lodret) i forhold til emnet, så hullet bliver helt lige.

6. Dybdestop (valgfrit): For præcise dybder kan du montere en dybdestopring på boret eller markere et stopmærke på boremaskineskaftet. Når borekronens spids når den ønskede dybde, vil den ikke bore dybere, og alle huller får nøjagtig samme dybde.

7. Afslut og rens: Træk boret ud, rengør hullet for savsmuld, og flyt jigen til næste sted, hvis du skal bore flere huller.

Anvendelsesområder

• Dyvleboring: Perfekt til præcise dyvleforbindelser, hvor hældning eller skæve boringer kan give løse samlinger.

• Møbelbygning: Lav korrekt placerede samlingshuller til skruer, beslag eller skjulte skruer uden at skulle sætte spiral- eller vaterpas op.

• Elektriske gennemføringer: Bor helt lodret til kabelføring gennem lister eller små træstykker.

• Generelt hobby- og gør-det-selv-brug: Når du vil undgå skæve huller og få ensartede, lodrette boringshuller i ethvert let materiale.

Tekniske specifikationer

• Materiale: PLA (kan også prints i PETG for højere varmebestandighed)

• Dimensioner: ca. 100 × 50 × 20 mm

• Vægt: ca. 50 g

• Føringshuller: Ø 8 mm (2 stk. med 32 mm centrum-til-centrum)

• Maks. Borediameter: 8 mm (kan tilrettes til 6 mm ved at indsætte en lille 6 mm-bøsning i hullet)

• Farve: Standard turkis PLA (andre farver kan efter ønske bestilles)
